VSSJA/AF型法兰松套伸缩接头
作者 Admin 浏览 发布时间 2011-04-21

名称:VSSJA(AF)型法兰松套伸缩接头
性能特点 :
   法兰松套伸缩接头又称作法兰松套补偿接头、法兰松套伸缩节。法兰松套伸缩接头由本体、压盖、密封圈和紧固件组成,它采用和压盖松套伸缩接头相同的密封原理,连接方式一端为法兰连接,另一端为承插连接,适合阀门等设备与管道的连接。连接的同时能补偿管道的轴向位移及一定量的挠曲和偏心,从而保护阀门等设备。承插口同样适合与钢管、铸铁管、球墨铸铁管、PAC管、ABS管等连接。
安装说明:
    法兰松套伸缩接头安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。

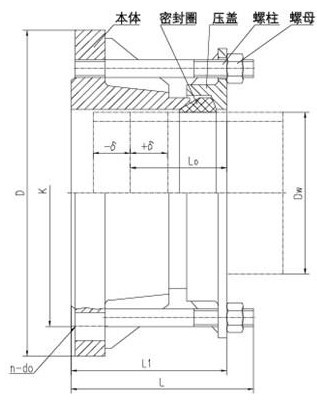

VSSJA/AF型法兰松套伸缩接头VSSJA/AF型法兰松套伸缩接头

VSSJA/AF型法兰松套伸缩接头主要性能参数

公称通径DN

管子插入长度Lo

伸缩量8(mm)

可挠量

偏心量(mm)

65-250

65

±25

2

2

300-700

80

±32.5

3

800-3000

130

±65

4

3200-4000

140

±70

5
